Aufgaben zu elektrischen Schaltungen

1) Zeichne zu den aufgebauten Stromkreisen einen Schaltplan.

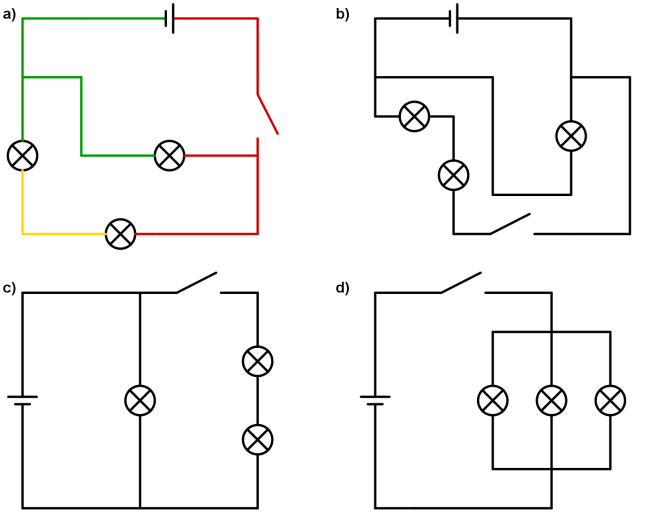

2) Welche der Schaltkreise gehören zusammen? Male dazu Gebiete aus Kabeln und Schaltern in den gleichen Farben wie bei a) an! Ein Gebiet wird immer von der Batterie oder den Lampen begrenzt.

3) a) Zeichne einen übersichtlichen Schaltplan.

b) Trage in die Tabelle alle Schalterpositionen ein und schreibe dazu welche Lämpchen brennen.

S1	S2	S3	L1	L2	L3
1	1	1	an	an	an
1	1	0
1	0
.
.
.
.
.

4) a) Zeichne einen übersichtlichen Schaltplan.

b) Erstelle eine Tabelle aller Schalterpositionen und Lämpchen wie in Aufgabe 3).
