Aufgaben zu elektrischen Schaltungen - Lösungen

(Mittelstufe > Der elektrische Stromkreis)

• Zurück zu den Aufgaben

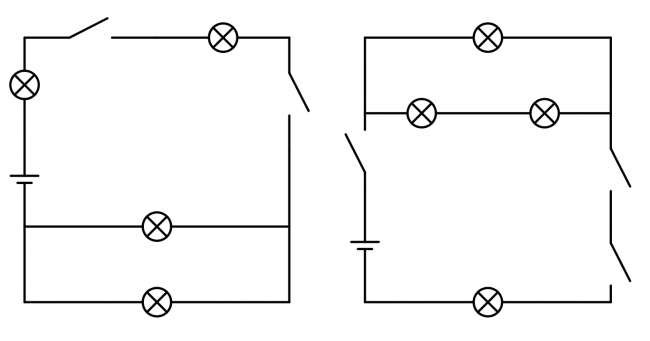

1) Zeichne zu den aufgebauten Stromkreisen einen Schaltplan.

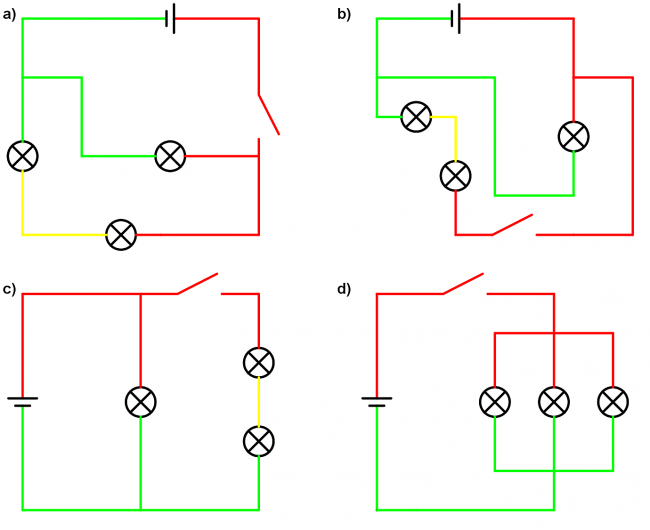

2) Welche der Schaltkreise gehören zusammen? Färbe Gebiete, die mit Kabeln oder Schalter verbunden sind, mit der gleichen Farbe ein!

Die Schaltpläne b) und c) gehören zusammen. Sie beschreiben die gleiche Schaltung.

a) ist von den Lampen her gleich aufgebaut wie b) und c), der einzige Unterschied ist die Position des Schalters: Bei a) werden alle drei Lampen an- und ausgeschaltet, bei b) und c) nur zwei Lampen.

Die anderen Schaltpläne haben keine Entsprechung.

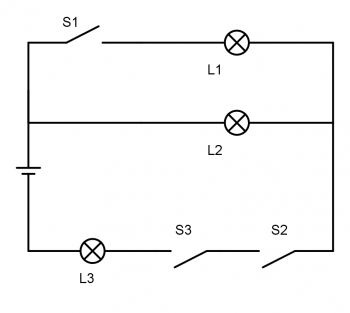

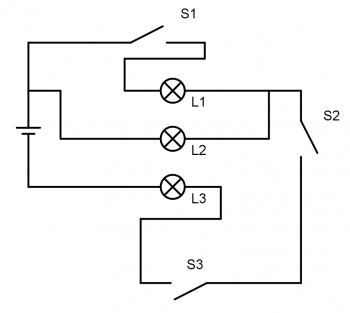

3) a) Zeichne einen übersichtlichen Schaltplan

b) Trage in die Tabelle alle Schalterpositionen ein und schreibe dazu welche Lämpchen brennen.

S1	S2	S3	L1	L2	L3
1	1	1	an	an	an
1	1	0
1	0	1
1	0	0
0	1	1		an	an
0	1	0
0	0	1
0	0	0

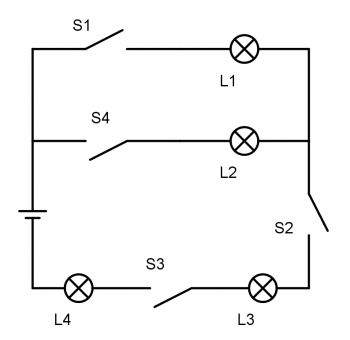

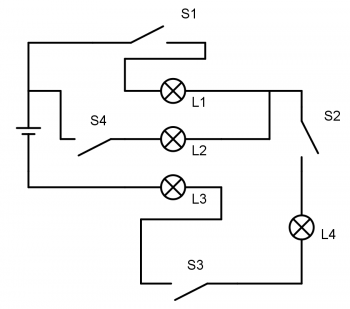

4) a) Zeichne einen übersichtlichen Schaltplan.

b) Erstelle eine Tabelle aller Schalterpositionen und Lämpchen wie in Aufgabe 3).

S1	S2	S3	S4	L1	L2	L3	L4
1	1	1	1	an	an	an	an
1	1	1	0	an		an	an
1	1	0	1
1	1	0	0
1	0	1	1
1	0	1	0
1	0	0	1
1	0	0	0
0	1	1	1		an	an	an
0	1	1	0
0	1	0	1
0	1	0	0
0	0	1	1
0	0	1	0
0	0	0	1
0	0	0	0
